8K HDMI 2.1 信号アナライザー（メス HDMI）STIX-AF
8K HDMI 2.1 信号アナライザー（メス HDMI コネクタ付き）
- HDMI 2.1b、8K 48 Gbps（FRL）準拠
- 8、10、12 ビットの色深度、RGB、4:2:0、4:2:2、4:4:4 の色空間で、720p、1080p、4K、8K の信号タイミングを生成します。
- 信号の変化、同期の喪失を検出し、喪失時間を記録します
- OLED 画面には、入力ビデオ画像、ソースタイミング、FRL バージョンまたは TDMS、色空間、色深度、および HDCP バージョンが表示されます。
- 入力サンプリング周波数、ビットレートサイズ、オーディオタイプなどのオーディオ情報を表示します。
- 入力サンプリング周波数、ビットレートサイズ、オーディオタイプなどのオーディオ情報を表示します。
STIXアナライザーにはHDMIのオス・インターフェース【MU-STIX-A】とメス・インターフェース【MU-STIX-AF】の２つのモデルが用意されていますが基本的な機能は同じです。
異なる点はフォームファクタ(オス／メス形状とサイズ）、帯域幅指定の有無、及びOLEDスクリーンに表示されるファンクションメニューを上下にスクロール出来るボタンが異なります。
メス・インターフェースのジェネレーターとアナライザーを同時に使うとHDMIケーブルのポイントtoポイントの検証が容易になり、オス・インターフェースの場合はマシンルーム内に設置されたHDMI分配器等のデバイスに直付けしてシステム全体を監視し易くなります。
概要：

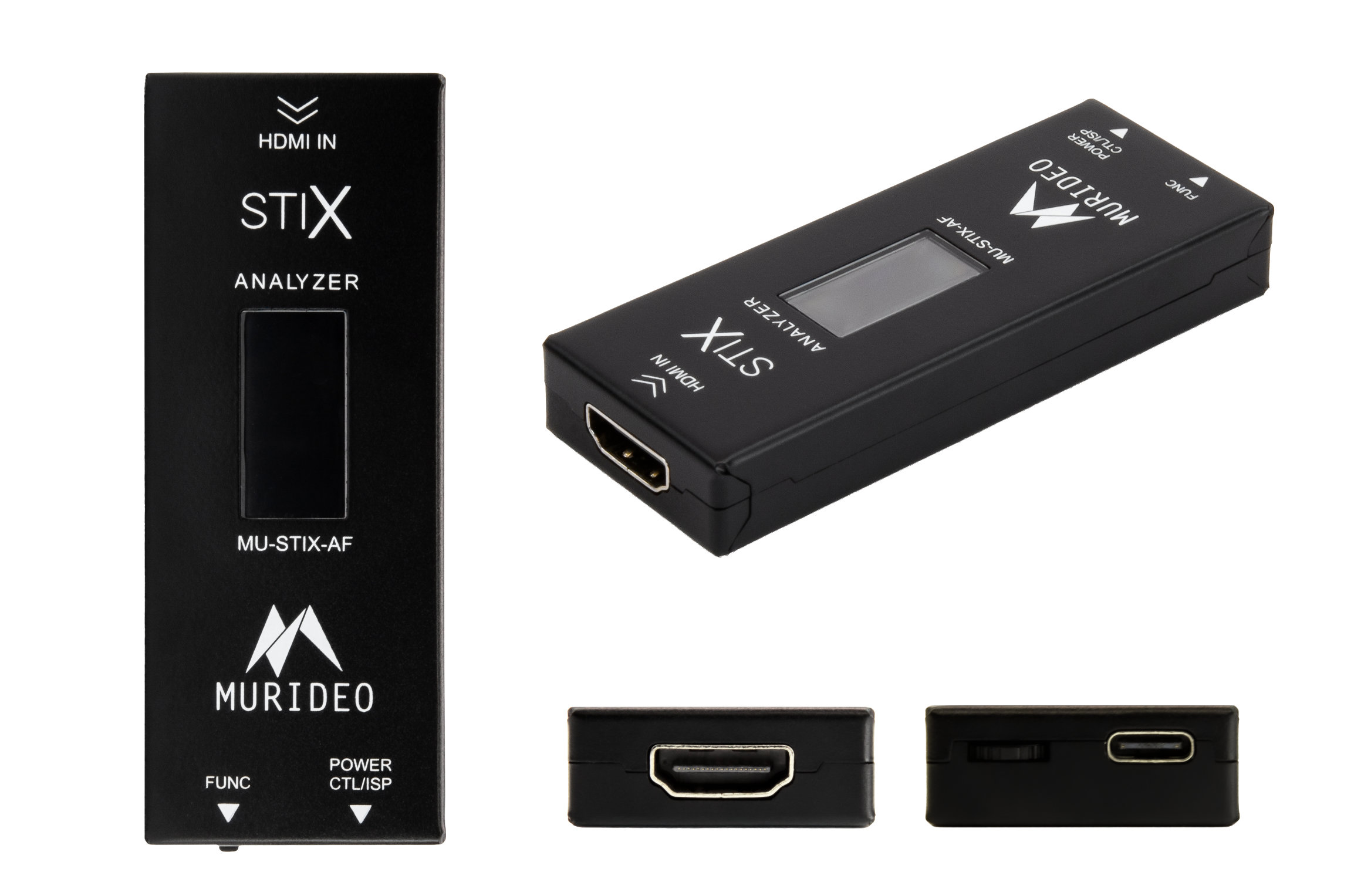

・MU-STIX-AFはサムドライブ サイズの HDMI 信号アナライザには HDMI 信号入力ポートが装備されており、現場およびラック ルームでの合否信号伝送パス検証の柔軟性が向上します。
・MU-STIX-AFはメス HDMI ポートを備えているため、HDMI ケーブルを延長することで狭いスペースでのテストが容易になります。

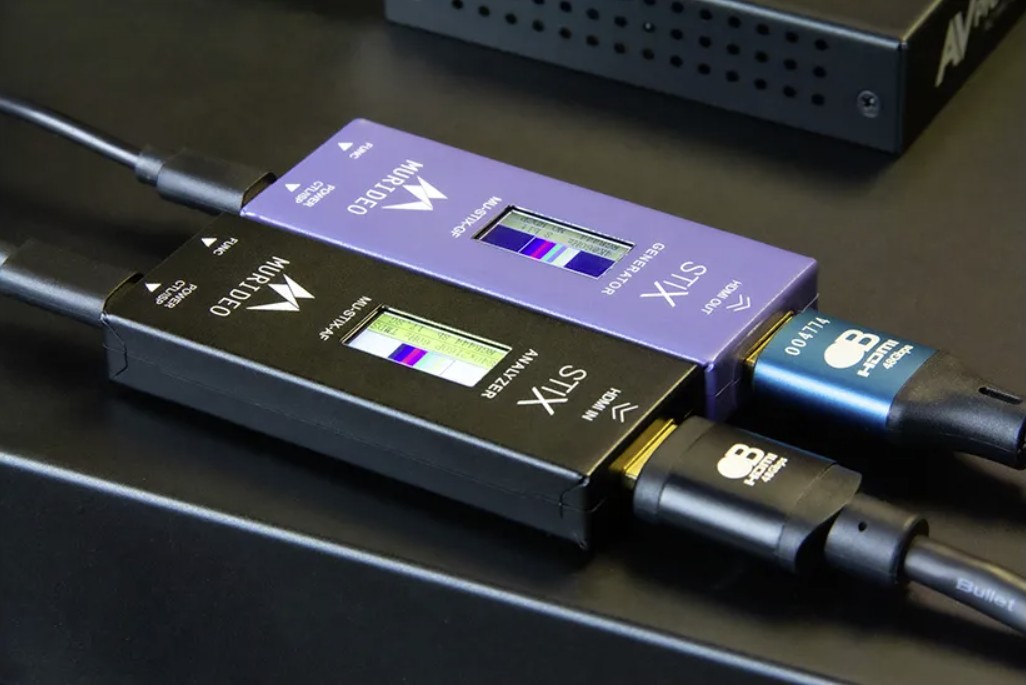

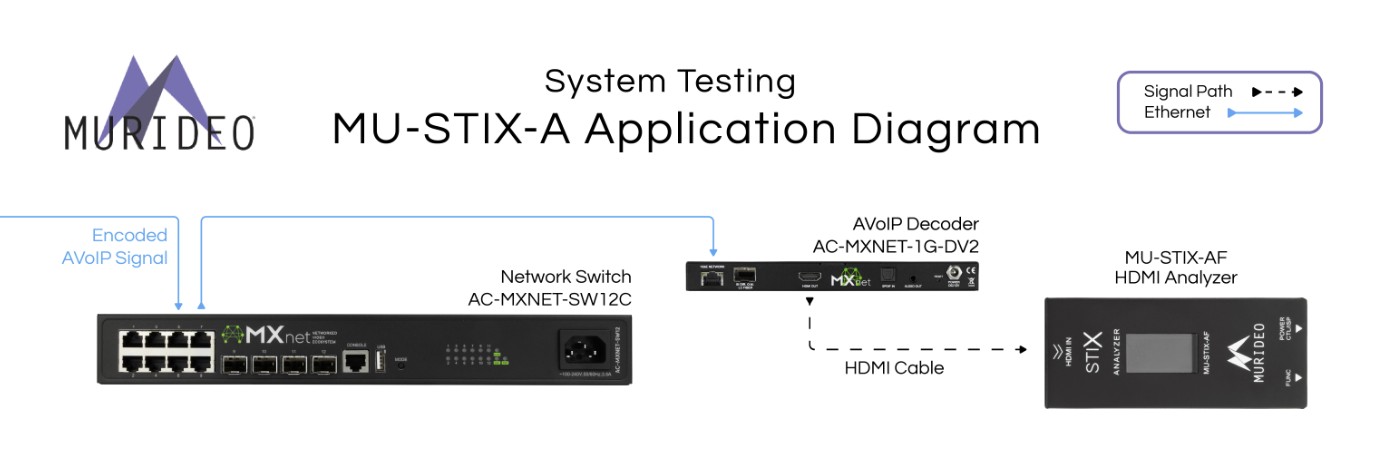

・MU-STIX-GF HDMIジェネレータと組み合わせることで、エンドツーエンドの信号スループットとHDMIケーブルの帯域幅/連続性の検証が可能になります。
・別売のMU-STIX-CTL（STIXコントローラー）では、信号のドロップアウトや送信/受信の失敗に関するデータ交換が通信され、記録されます。
・MU-STIX-AFは、720p/60fpsから8K/60fpsまでの解像度（4K/120fpsのハイフレームレートを含む）でビデオテストパターンを解析します。スタンドアロンアプリケーションで使用する場合、ミニOLED画面に入力信号、解像度、ビットレート、色空間、TDMSのFRLバージョンが表示されます。MU-STIX-CTLコントローラのGUIにも同じ情報が表示されます。
・MU-STIX-AF は、シンプルな合否判定の伝送パスと表示機能の検証が必要な場合の商業用または住宅用インテグレータにとって、便利でコスト効率に優れたマルチ解像度フォーマット アナライザです。
主な特徴：
レベルスイッチインターフェース：
以前のボタンのみのインターフェースと比較して、メニュー アクセスが強化されました。
低コストで柔軟な出力ソース ：
費用対効果の高い HDMI 2.1b、8K 48 Gbps (FRL) 準拠の信号アナライザ。
最大 8K の信号を解析：
720p、1080p、4K、8K の信号タイミングを、8 ビット、10 ビット、12 ビットの色深度、RGB、4:2:2、4:4:4 色空間で解析します。
低消費電力 ：
MU-STIX-GF は、モバイル デバイスから USB-A から Type-C (デバイス アクセサリ ポートから) または Type-C から Type-C 経由で電源を供給されます。
OLED カラー スクリーン：
直感的なナビゲーション メニューに、入力ビデオのサムネイル、ソース タイミング、FRL または TDMS の有無、色空間、色深度、HDCP 1.4/2.X のバージョンが表示されます。
超小型フォーム ファクタ：
耐久性のあるフォームフィットのコンパクトな保護缶容器にパッケージ化されています。
スペック：
| Video | |
| HDMI Version | 2.1 |
| HDCP Version | 1.4 and 2.3 |
| HDCP ON/OFF | No |
| Maximum Clock Rate | 600 mscs (1188 MHz) |
| Maximum Throughput per Channel | 12 Gbps (48 Gbps Total) |
| Resolution Timings | HDMI VICs up to 8K/30 Hz, DCI up to 4K/60 Hz, VESA DMT, VESA CVT-RB up to 600 MHz |
| Video Encoding | RGB, YCbCr |
| Video Sampling Models | RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0 |
| Color Bit Depth | 12-, 10-, 8-bit |
| Audio (Diagnostic Only) | |
| Audio Type | LPCM |
| Audio Sampling Rate | 32 kHz, 44.1 kHz, 48 kHz, 88 kHz, 96 kHz, 176 kHz, 192 kHz |
| Audio Channels | Up to 8-Channel |
| Audio Volume | No |
| Ports | |
| HDMI | 19-pin Type-A, female |
| Power/Firmware&Control | USB Type-C |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Cooling | Passive |
| Power | |
| Power | 5 V 540 mA |
| Power Consumption | 2.7 W Maximum |
| Physical / Dimensions | |
| Dimensions (Unit Length/Width/Height) |
mm: 12 x 32 x 82 inches: .47 x 1.26 x 3.22 |
| Dimensions (Packaged Length/Width/Height) |
mm: 122 x 91 x 26 inches: 4.80 x 3.58 x 1.02 |
| Weight (Unit) | 0.09 lbs. (0.04 kg) |
| Weight (Packaged) | .34 lbs. (.15 kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate | |
型番：MU-STIX-AF
品名：Murideo STIX-AF Analyzer
価格：¥58,000（税別）
※10個パック、25個パックのボリュームディスカウントがあります。
※2026年1月30日価格改定
Murideo STIX-AF Analyzerパンフレット
※10個パック、25個パックのボリュームディスカウントがあります。
※2026年1月30日価格改定
Murideo STIX-AF Analyzerパンフレット
MURIDEO STIX-AFアナライザーマニュアル
