概要：

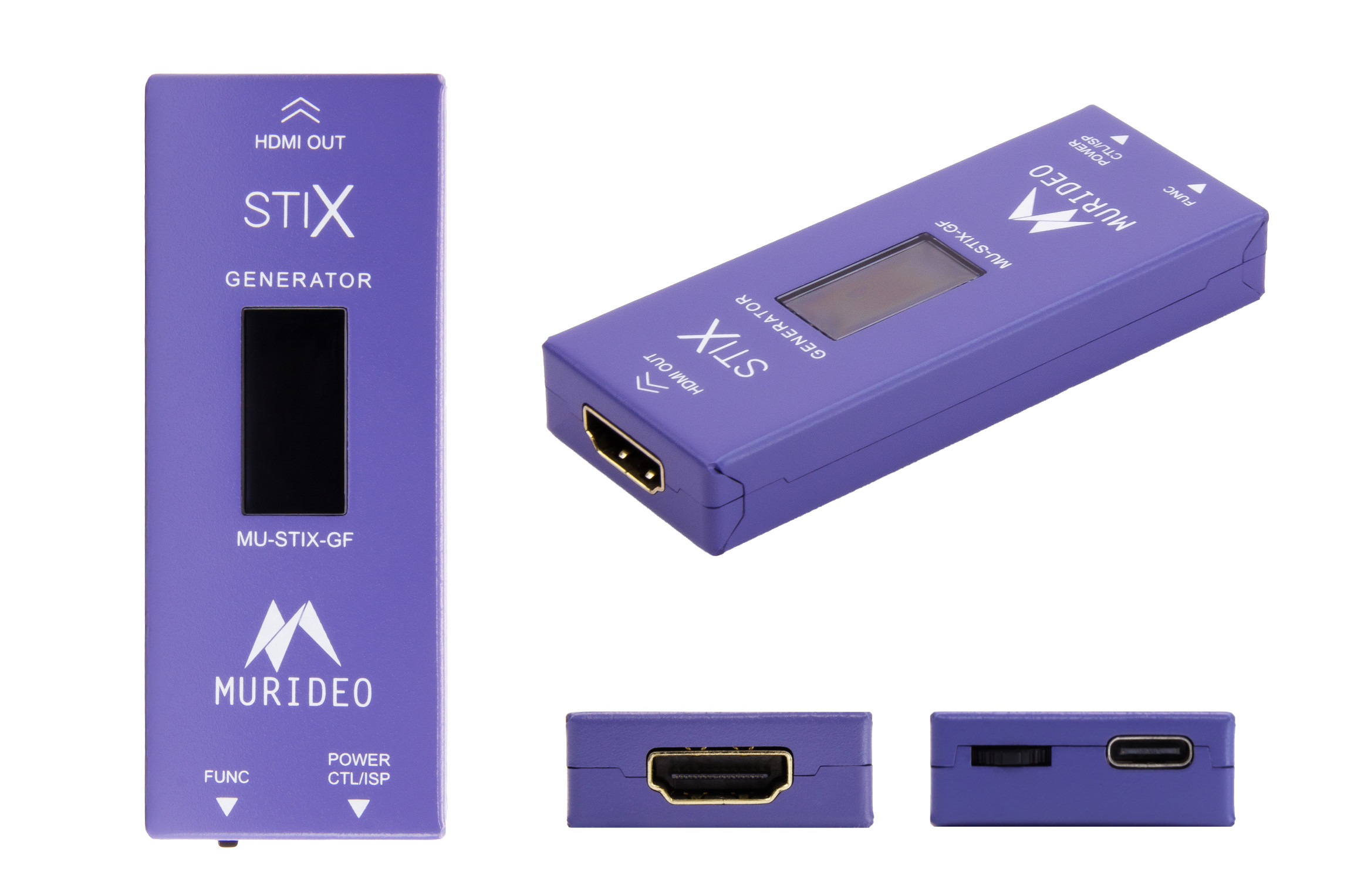

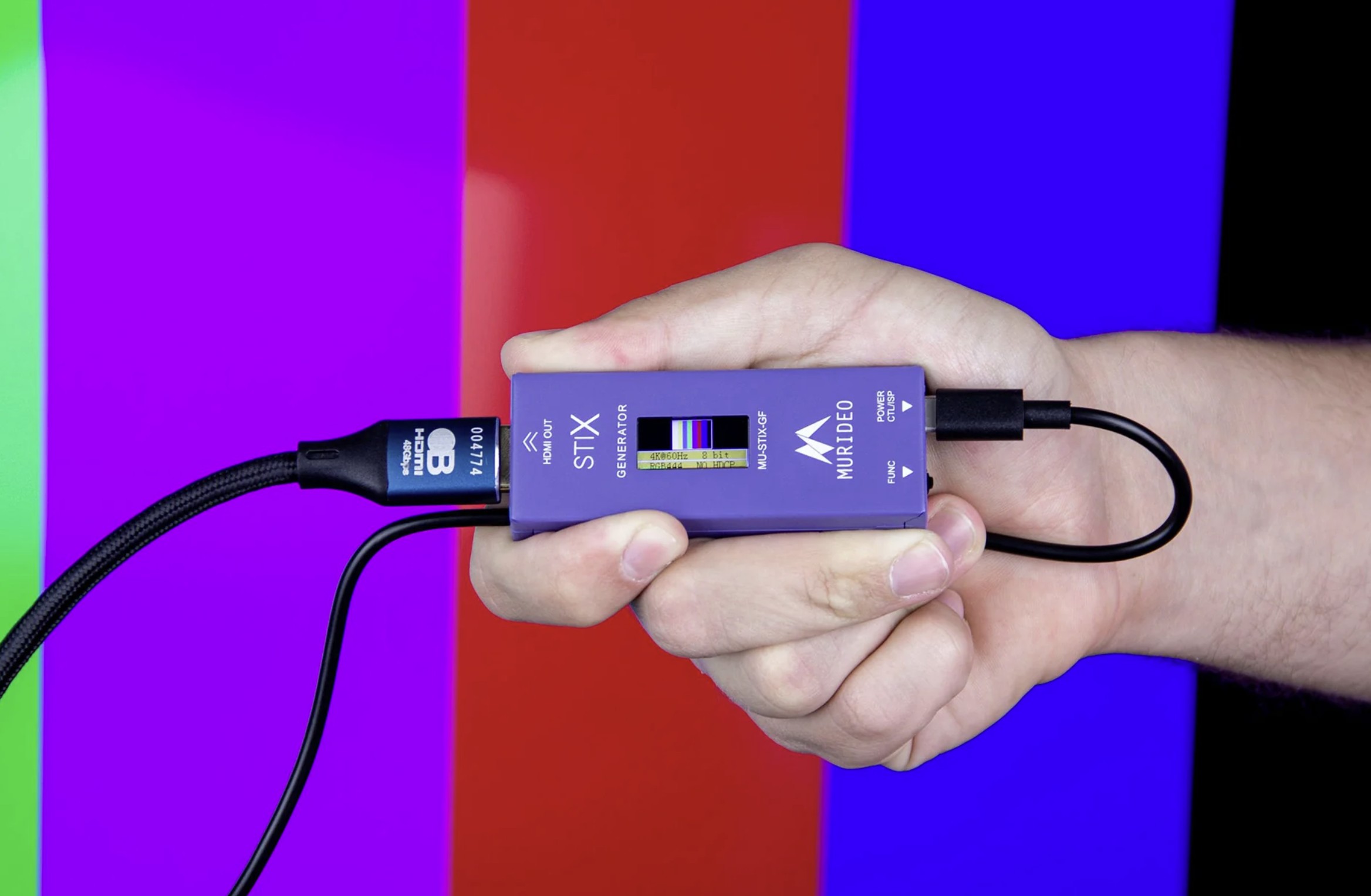

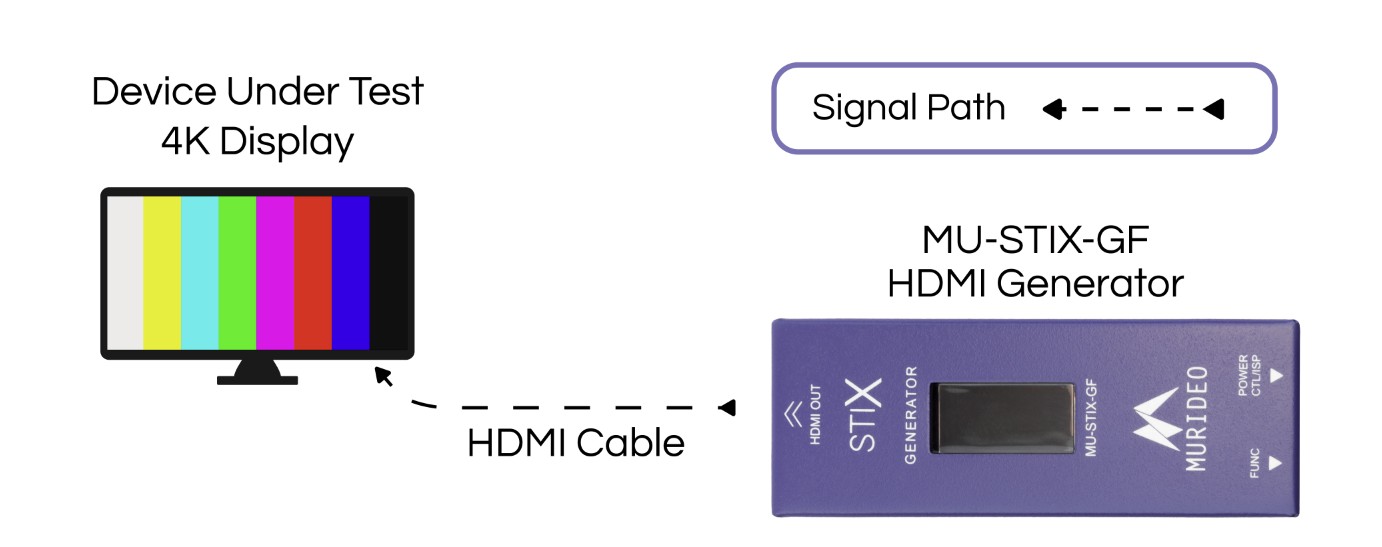

・MU-STIX-GFサムドライブ サイズの HDMI パターン ジェネレーターにはメスの HDMI 信号出力ポートが装備されており、現場およびラック ルームでの合否信号伝送パス検証の柔軟性が向上します。

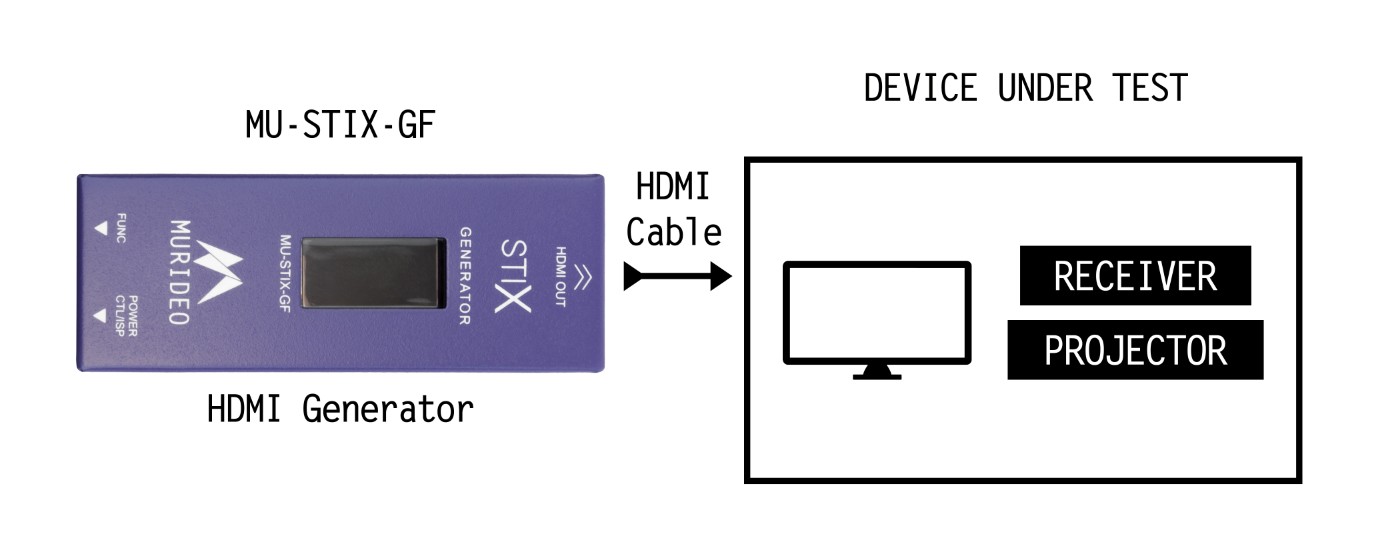

・MU-STIX-GF はメス HDMI ポートを備えているため、HDMI ケーブルを延長することで狭いスペースでのテストが容易になります。

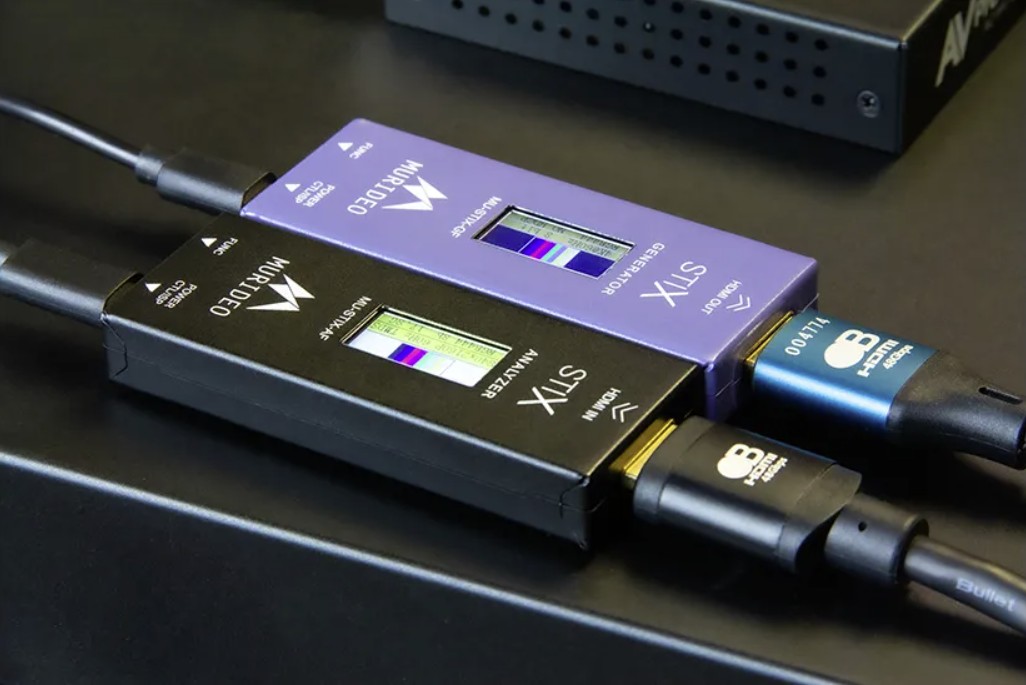

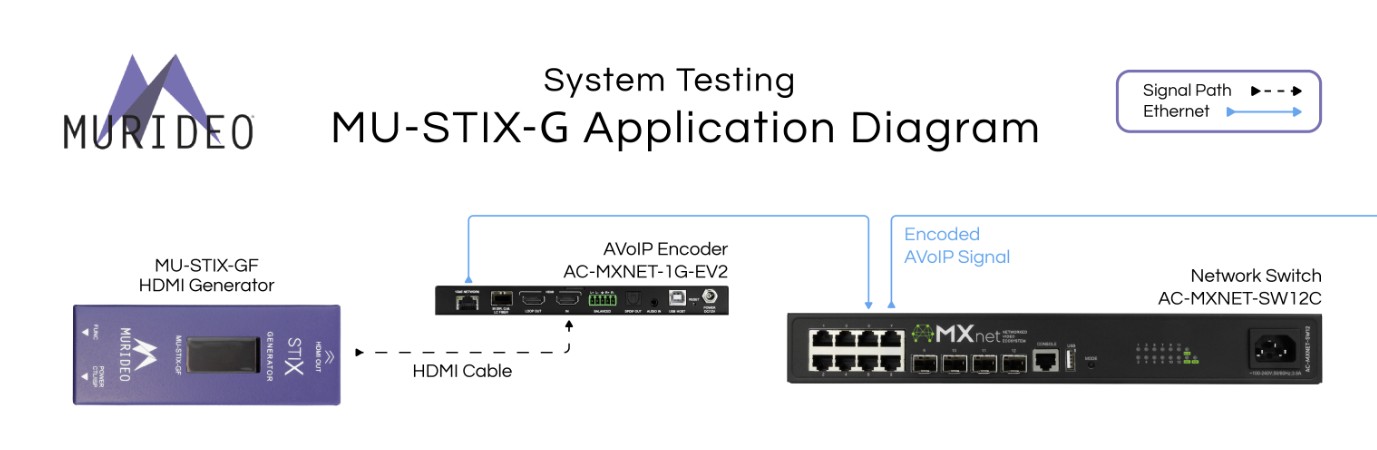

・MU-STIX-AF HDMIアナライザとペアで組み合わせることで、エンドツーエンドの信号スループットとHDMIケーブルの帯域幅/連続性の検証が可能になります。

・別売りのMU-STIX-CTL（STIXコントローラー）により、信号ドロップアウトや送信/受信エラーに関するデータ交換が通信・記録できます。

・MU-STIX-GFは、720p/60fpsから8K/30fpsまでの解像度（4K/120fpsのハイフレームレートを含む）でビデオテストパターンを生成します。スタンドアロンアプリケーションで使用する場合、ミニOLED画面に選択されたパターン、解像度、ビットレート、色空間、HDCPバージョンが表示されます。

・MU-STIX-GF は、単純な合否伝送パスと表示機能の検証が必要な場合の商業用または住宅用インテグレータ向けの、便利でコスト効率に優れたマルチ解像度フォーマット ジェネレータです。





---

主な特徴：

レベルスイッチインターフェース：
以前のボタンのみのインターフェースと比較して、メニュー アクセスが強化されました。

低コストで柔軟な出力ソース：
HDMI 2.1b、8K 48 Gbps（FRL）準拠のコスト効率の高いジェネレーターです。

最大8Kの信号を解析：
RGB、4:2:2、4:4:4カラースペースで、8ビット、10ビット、12ビットの色深度で720p、1080p、4K、8Kの信号タイミングを生成します。HDCPオプションはオフ、バージョン1.4、2.3（1.4はTDMSのみ）に設定可能です。

内蔵テスト パターン：
13 種類の内蔵テスト パターンと、擬似ランダム バイナリ シーケンス (ビット エラー、信号減衰、タイミング問題などの伝送関連の問題を識別する診断ツール) を含む 6 つのプリセット タイミング オプションを備えています。

低消費電力 ：
MU-STIX-GF は、USB-A から Type-C (デバイスのアクセサリ ポートから) または Type-C から Type-C 経由でモバイル デバイスから電源を供給されます。

OLED カラー スクリーン：
直感的なナビゲーション メニューには、入力ビデオのサムネイル、ソース タイミング、FRL または TDMS の有無、色空間、色深度、および HDCP 1.4/2.X のバージョンが表示されます。

超小型フォーム ファクタ：
耐久性のあるフォーム フィットのコンパクトな保護缶容器にパッケージ化されています。


---

---



---



---

スペック：


Video
HDMI Version	2.1
HDCP Version	1.4 and 2.3
HDCP ON/OFF	Yes
Resolution Timings	120 Hz - 4K 60 Hz - 4K, 1080p, 720p 30 Hz - 8K, 4K, 1080p
Video Encoding	RGB (Limited), YCbCr
Video Sampling Models	RGB 4:4:4, YUV 4:4:4, YUV 4:2:2
Color Bit Depth	12-, 10-, 8-bit
Patterns	Black, Checkbox, Stripes, Red, Green, Blue, White, White Ramp, Red Ramp, Green Ramp, Blue Ramp, PRBS, Color Bars
Audio
Audio Channels	8-Channel (7.1)
Audio Output	8-Channel LPCM at 1kHz
Sampling Rates	48 kHz, 96 kHz, 192 kHz
Ports
HDMI	19-pin Type-A, female
Power/Firmware&Control	USB Type-C
Environmental
Operating Temperature	23° to 125°F (-5° to 51°C)
Storage Temperature	-4° to 140°F (-20° to 60°C)
Humidity Range	5% to 90% RH (No Condensation)
Cooling	Passive
Power
Power	5 VDC, 270 mA
Power Consumption	1.35 W Maximum
Physical / Dimensions
Dimensions  (Unit Length/Width/Height)	mm: 12 x 32 x 82  in: .47 x 1.26 x 3.22
Dimensions  (Packaged Length/Width/Height)	mm: 122 x 91 x 26 in: 4.80 x 3.58 x 1.02
Weight (Unit)	.09 lbs. (0.04 kg)
Weight (Packaged)	.34 lbs. (.15 kg)
*Specifications subject to change without notice.  Mass & dimensions are approximate



---



---
