8K HDMI 2.1 信号アナライザー（オス HDMI ）
8K HDMI 2.1 信号アナライザー（オス HDMI コネクタ）
- HDMI 2.1b、8K 48 Gbps（FRL）準拠
- 720p、1080p、4K、8K の信号タイミングを、8、10、12 ビットの色深度、RGB、4:2:0、4:2:2、4:4:4 の色空間で受け入れます。
- 信号の変化、同期の喪失を検出し、喪失時間を記録します
- OLED 画面には、入力ビデオ画像、ソースタイミング、FRL バージョンまたは TDMS、色空間、色深度、および HDCP バージョンが表示されます。
- 入力サンプリング周波数、ビットレートサイズ、オーディオタイプなどのオーディオ情報を表示します。
- STIXはあらゆるブランドのHDMIデバイスと互換性があります。
概要：

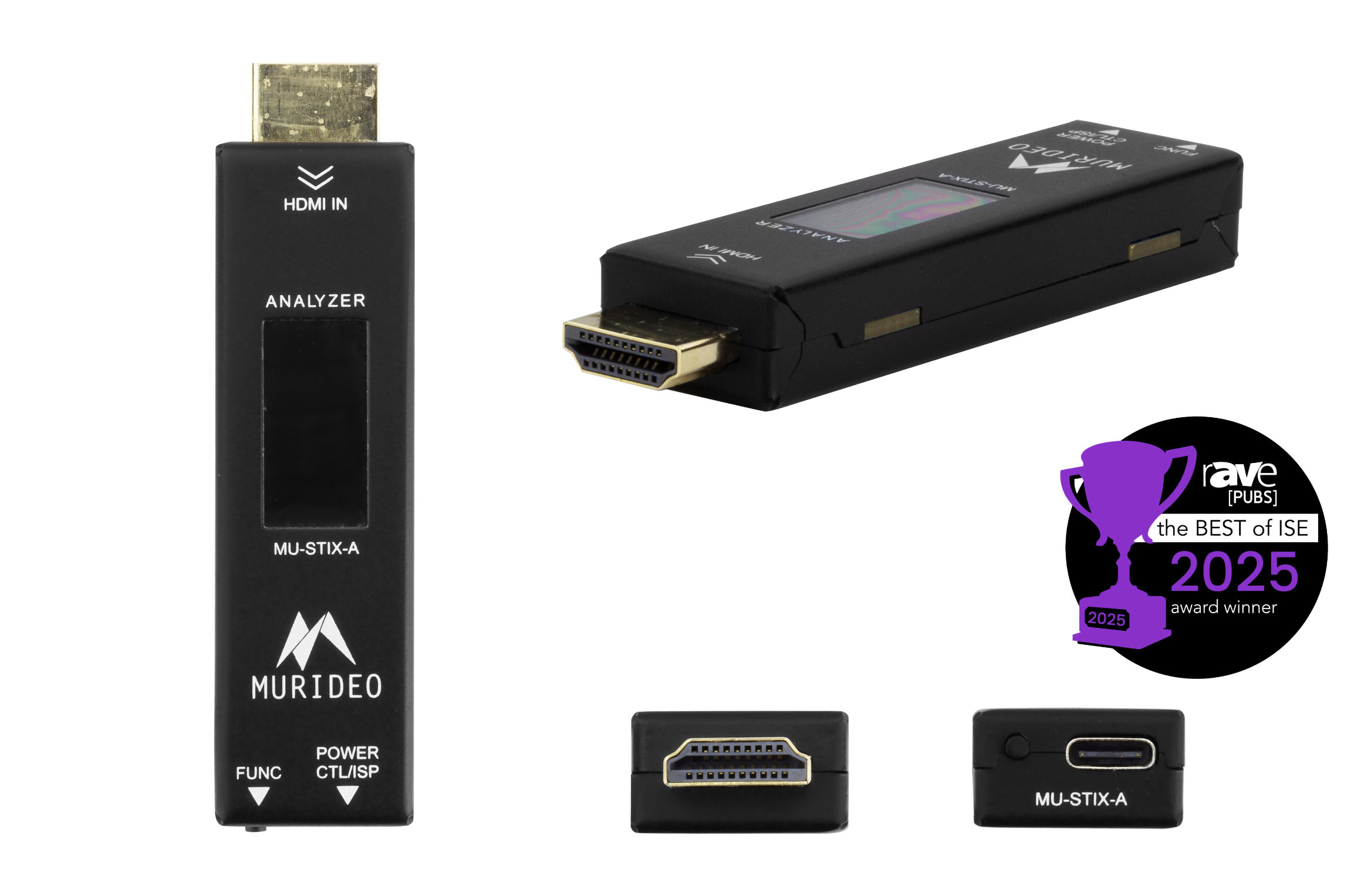

MU-STIX-Aは、Murideo社のSTIX大規模導入評価プラットフォーム向けに設計された、USBメモリサイズのHDMIパターンアナライザです。また、現場での軽負荷な合否判定信号伝送検証にも使用できます。
MU-STIX-Aは、720p/60Hzから8K/60Hzまでの解像度（4K/120Hzのハイフレームレートを含む）でビデオテストパターンを解析します。スタンドアロンアプリケーションで使用する場合、ミニOLED画面に選択されたソース、解像度、ビットレート、カラースペース、およびTDMSのFRLバージョンが表示されます。

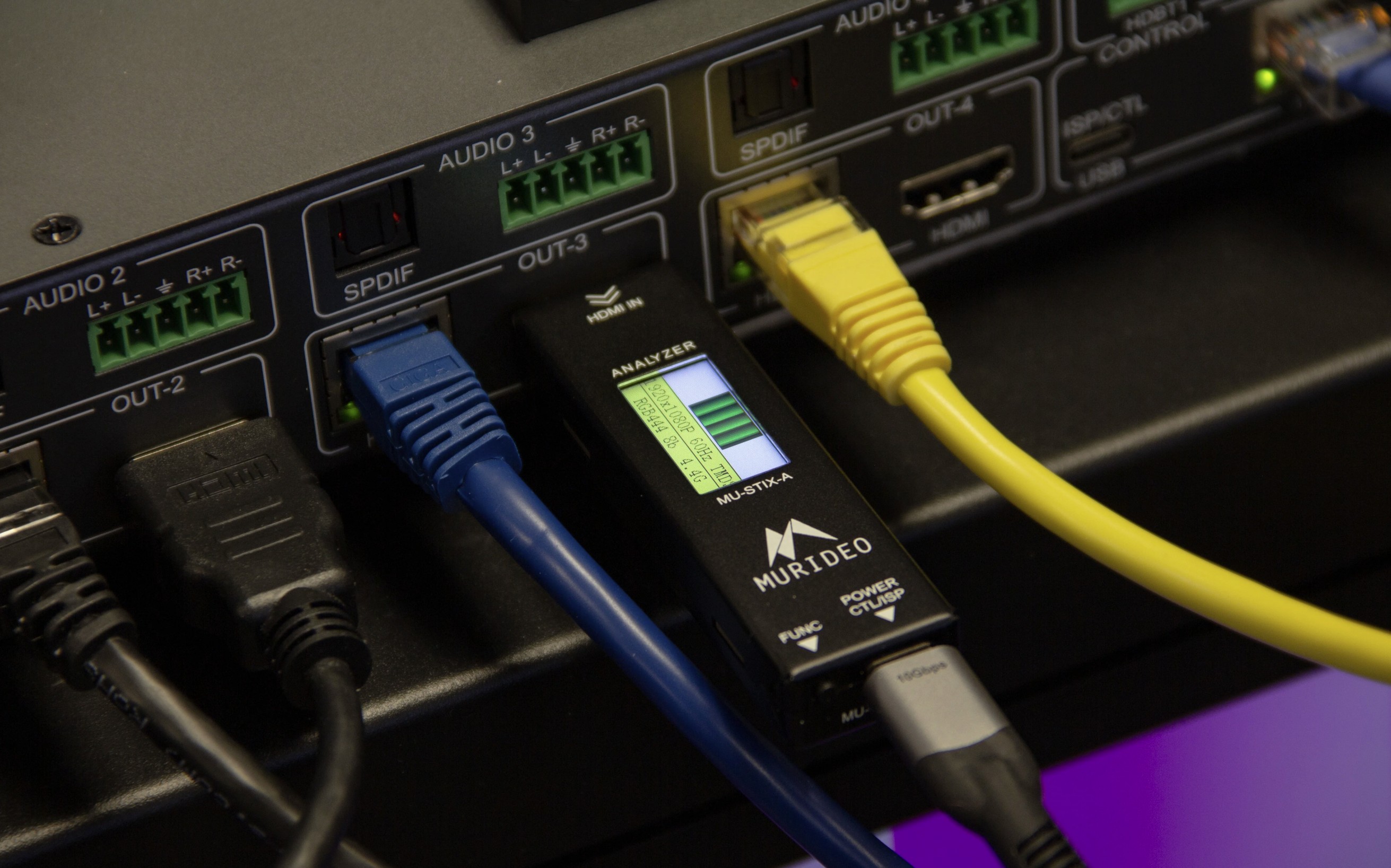

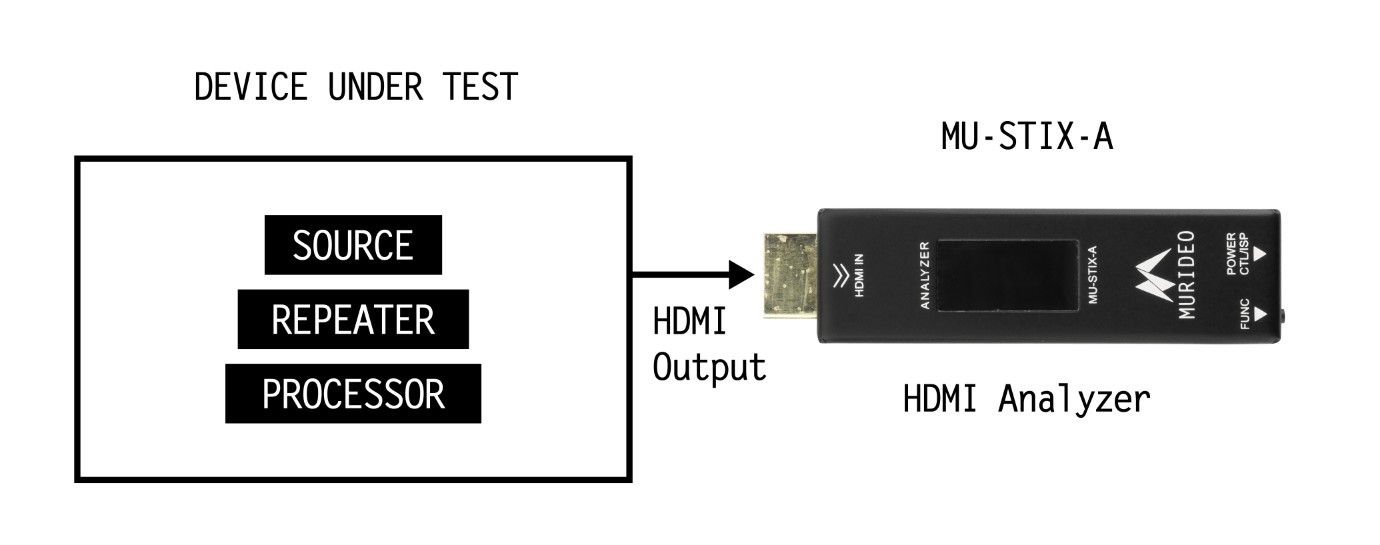

STIXは、現場への導入前に迅速かつ徹底的な社内信号スループット確認を可能にし、エンドポイントデバイスが正しく機能し、プログラミングに適切に応答し、システムパフォーマンスパラメータと整合しているかどうかを検証します。Murideo MU-STIX-Aオンボードディスプレイは、受信デバイスのHDMI出力に接続することで、ソース情報パラメータを物理的に検証します。
MU-STIX-Aは、スタンドアロン使用において、商業施設や住宅のインテグレーターにとって、伝送経路とディスプレイ機能の合否判定が求められる場合に、便利で費用対効果の高いマルチ解像度フォーマットアナライザです。1台以上のMU-STIX-Aを装備することで、ケーブルおよびデバイス管理用壁面収納エンクロージャ内に設置されたディスプレイ対応電子機器のシステム信号スループットを確認でき、ディスプレイ設置前の作業重複を排除します。
主な特徴：
低コストで柔軟な分析装置：
コスト効率の高い HDMI 2.1b、8K 48 Gbps (FRL) 準拠の信号アナライザー。
最大8Kの信号を分析：
RGB 4:2:0、4:2:2、4:4:4 カラー スペースでの 8 ビット、10 ビット、12 ビットの色深度での解像度タイミング。
信号検出：
信号の変化、同期の損失、信号損失時間を自動的に検出し、記録します。
OLED カラー スクリーン：
直感的なナビゲーション メニューには、入力ビデオのサムネイル、ソース タイミング、FRL または TDMS の存在、カラー スペース、カラー深度、および HDCP 1.4/2.X バージョンが表示されます。
詳細な表示情報：
オーディオの種類、サンプリング レート、チャンネル数などのオーディオ情報を表示します。
低消費電：。
デバイスに USB-A (AVR またはディスプレイから) またはモバイル デバイスから USB Type-C 経由で電力を供給できます。
超コンパクトなフォームファクター：
HDMIヘッドシェルサイズのフットプリントにより、ラック組み立て後の狭いスペースでも容易に接続できます。また、工具と一緒に、あるいはコンピューターバッグに入れて保管できるので、トラブルシューティングの際に便利です。
スペック：
| VIDEO | |
| HDMI Version | HDMI 2.1 |
| HDCP Version | 1.4 and 2.3 |
| HDCP ON/OFF | No |
| Maximum Clock Rate | 600 mscs (1188 MHz) |
| Maximum Throughput Per Channel | 12 Gbps (48 Gbps Total) |
| Resolution Timings | HDMI VICs up to 8K/ 60 Hz DCI up to 4096x2160 /60 Hz VESA DMT VESA CVT-RB up to 600 MHz |
| Video Encoding | RGB, YCbCr |
| Video Sampling Models | RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0 |
| Color Bit Depth | 8-, 10-, 12-bit |
| Audio (Diagnostic Only) | |
| Audio Type | L-PCM |
| Audio Sampling Rate (kHz) | 32, 44.1, 48, 88.2, 96, 176, 192 |
| Audio Channels | Up to 8 |
| Audio Volume | No |
| Ports | |
| HDMI | Male Type-A |
| Firmware/Control | USB Type-C |
| Environmental | |
| Operating Temperature | 23° to 125° F (-55° to 1° C) |
| Storage Temperature | -4° to 140° F (-20° to 60° C) |
| Humidity Range | 5% to 90% RH (No condensation) |
| Power | |
| Power | 5 VDC, 540 mA |
| Power Consumption | 2.7 W Max |
| Dimensions | |
| Dimensions (Height, Depth, Width) | mm: 12 x 21 x 81.1 |
| Weight | 27 g / 1 oz |
型番：MU-STIX-A
品名：Murideo STIX-A Analyzer
価格：¥47,000（税別）
※10個パック、25個パックのボリュームディスカウントがあります。
