Murideo 8K Seven Generator



Murideo 8K Seven Generator:

8K SEVEN Generator は、Murideo の次世代 HDMI テストおよび測定機器です。Dolby Vision™ および Dolby Audio™ の承認済みテスト デバイスである 8K SEVEN は、比類のない一連のオーディオおよびビデオ テストをホストします。このデバイスは、ビデオ デバイス、ディスプレイ、またはリピーターのメーカーおよび優れたビデオ プロフェッショナルにとって頼りになるツールです。

8K SEVEN の優れたビデオ機能には、HDR、SDR、ドルビー ビジョン、HLG を含む 1000 パターンを超えるネイティブ 10/12 ビット BT2020 ビデオ出力が含まれます。テスト パターンは、真のネイティブ エクスペリエンスを実現するために FPGA または生の YUV ファイルから生成され、ビデオ再生が含まれます。8K SEVEN には、Diversified Video Solutions のテスト パターンの完全なスイートと、Bill Wetzel、ISF、PVA、Portrait Displays、Spears & Munsil の他の多くのテスト パターンとビデオが含まれています。このデバイスは、ディスプレイのキャリブレーションと評価に最適なソリューションです。テスト スイートを使用すると、ユーザーは任意のビデオ形式と任意のオーディオ形式でテスト信号を構築し、選択したパラメータに基づいてテストを実行し、レポートを作成できます。このデバイスには 1.5 TB のストレージがあり、最大 3 分間の 8K60 4:4:4 ビデオ再生を予約できるため、ユーザーは USB 3.0 インターフェイスを使用してパターンをすばやくロードできます。8K SEVEN は、1 秒あたり 120 フレームのビデオ再生も可能です。

Dolby Laboratories, Inc. によって承認されたテストデバイスとして、8K SEVEN には、A/V 同期 (リップシンク)、オーディオ遅延、ドルビーオーディオなどの高度なオーディオテスト機能が含まれています。このドルビー オーディオの承認済みテスト デバイスには、以下を含む現在のすべてのドルビー オーディオ ストリームが含まれています。ドルビーデジタル、ドルビーデジタルプラス(ドルビーアトモス付き)、ドルビーMAT(ドルビーアトモス)、およびドルビートゥルーHD(ドルビーアトモス付き)。テストのオーディオ スイートは、HDMI Tx、ARC Tx、および eARC Tx で利用できます。トーン生成、周波数スイープ、AV 同期測定、オーディオ遅延測定などの追加機能を備えた、これはオーディオ スイス アーミー ナイフです。内蔵のフォトダイオード センサーとマイクにより、HDMI および ARC/eARC からリアルタイムの同期と遅延測定を取得できます。

フロントキーパッドからのシンプルな触覚コントロールにより、完全なコントロール、スピード、多用途性を実現し、7 インチの大型 HD スクリーンで正確な結果をお楽しみいただけます。ローカル エリア ネットワークに接続すると、内部でホストされる Web インターフェイスを使用して、ラボでの管理にさらにアクセスしやすくなります。技術者は IP アドレスとデバイス アドレスを更新できるため、複数のユニットを同じ場所、同じネットワーク上に配置し、独立して制御できます。




Dolby Vision™ & Dolby Audio™ の承認済みテストデバイス

・Murideo測定およびテスト機器テクノロジーの最高の表現を表す、実験室グレード、基準レベルの HDMI NEXTGEN 機器。480i から 8K までの広範なオーディオおよびビデオ機能には、次のものが含まれます。
・HDMI 2.1 に準拠し、最大合計 40Gbps の利用可能な帯域幅を実現
・Dolby Vision™ および Dolby Audio™ の承認済みテストデバイス
・A/V 同期、オーディオとビデオの遅延、入力遅延をテストします
・SDR、Dolby Vision、HDR10、および HLG のダイナミック レンジ テストをサポート
・ARC および eARC の送受信
・ISF認定
・すべての HDMI バージョンとすべての HDCP バージョンをサポート
・高度なEDID分析
・非圧縮 YUV および FPGA で生成されたビデオおよびパターン ファイル
・Diversified Video Solutions、Imaging Science Foundation、Portrait Displays、PVA、Sony Pictures、Spears & Munsil、Bill Wetzel などのテストおよびキャリブレーション業界のリーダーによる HDR および BT.2020 10 ビットおよび 12 ビット コンテンツを含む 1,000 を超えるパターンのファイル ライブラリ
・NextGen ソース デバイスとの互換性を実現する 120fps パターンとビデオ再生 (@1080p)
・以下の機能を実現するソフトウェアが付属しています。
 ー8K SEVENのすべての操作およびレポート機能をPCで制御
 ープロトコル解析
 ーカスタム ユーザー オーディオ ストリームのアップロード (USB 3.0)
 ーカスタム ユーザー ビデオ パターンとモーション クリップのアップロード (USB 3.0)、3 分間の UHD 4K ビデオに割り当てられたファイル スペース
 ーリクエストに応じてアプリケーション プログラミング インターフェイスを利用可能







基本機能:

8K解像度HDMIビデオジェネレーター
ISF(Imaging Science Foundation)認定
ドルビーラボラトリーズ社認定デバイス
すべての HDMI バージョンのサポート
すべての HDCP バージョンのサポート (オフを含む)
高度なEDID分析
40Gbpsの最大帯域幅
4K BT.2020 ネイティブ 10 ビットおよび 12 ビットのサポート
SDR、ドルビービジョン、HDR 10、および HLG
HDMI 2.1の機能
ARC および eARC の送受信
120fps パターンとビデオ再生 (@1080p)



制御機能:

データレポートおよびエクスポート機能を備えた PC 制御ソフトウェア
Web インターフェイス (デバイス上でホストされる)
リクエストに応じて利用可能な API (アプリケーション プログラミング インターフェイス)
Calman および光の錯覚キャリブレーション ソフトウェアによる自動インターフェイス制御

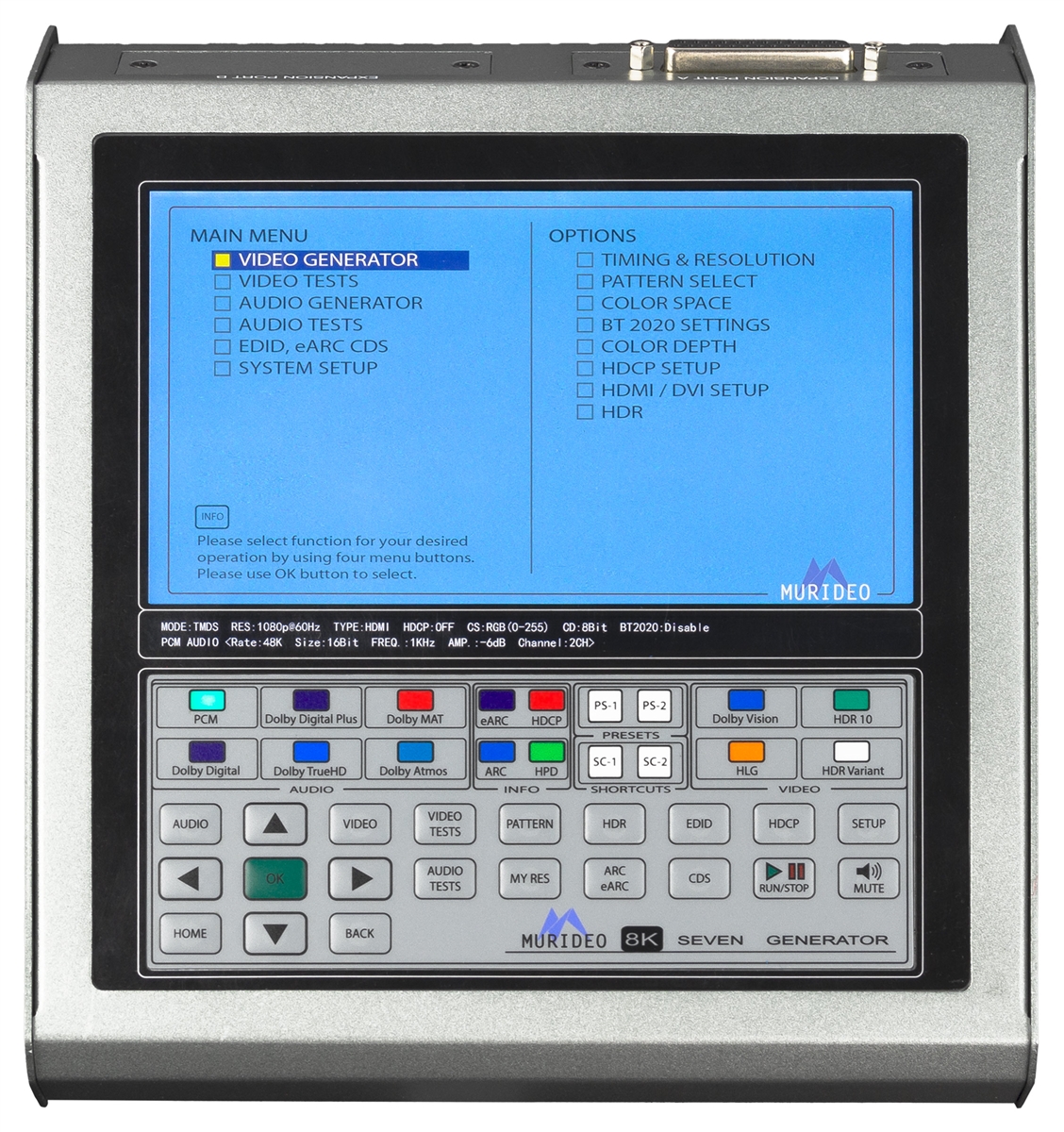

OLED 2 行データ読み出しとダイレクトタッチ キーパッドを備えた 7 インチ 1080p LCD ディスプレイ 論理的なフィードバックを備えた直感的なメニュー システムを操作して、すぐに慣れることができます
付属品:
8Kセブンジェネレーター
HDMIケーブル
ハードケース
ミニXLRマイク
光学センサー
USBケーブル
電源(12V/3A ロッキングバレルタイプ)



オーディオテスト/機能:

HDMIオーディオジェネレーター
外部(L/R)オーディオ入力
サンプルレート、ビット深度、チャンネル構成
正弦波周波数の選択
最大7.1チャンネルLPCM
カスタムオーディオストリームのアップロードと再生
オーディオ信号遷移テスト/タイミング
オーディオ遅延 (世代別)
HDMI、ARC、eARC
オーディオ入力遅延テスト
(HDMI生成信号より抽出)
A/V Sync (オーディオとビデオの同期の比較)
HDMI、ARC、eARC
Toslink/同軸オーディオジェネレーター
ARC/eARC HPD 制御
ARC/eARC CDS 情報アナライザー (ヒューマン テキスト)
ARC/eARC Rx アナライザー
ARC/eARC Tx オーディオ ジェネレーター
Xperi 認定 DTS オーディオ用テストデバイス
Dolby Laboratories, Inc. より Dolby Audio™ の承認を取得



ビデオのテストと機能:

ドルビーラボラトリーが承認したDolby Vision™対応デバイス
FPGA「即時描画」テストパターン
非圧縮ネイティブ YUV の HDR10 を含む多様なビデオ ソリューション テスト パターン スイート
Imaging Science Foundation 認定の 1080p および UHD 4K のテスト パターン (1.78:1 および 2.40:1 のサイジング パターンを含む)
Bill Wetzel 1080p および UHD 4K テスト パターン
ISF、PVA、Sony Pictures、Spears、Munsil のビデオ クリップとパターン。
スパイシー ピクセルからの UHD 4K HDR10 非圧縮ビデオ デモ クリップ
APL (平均画質レベル) のサポート
ANSI コントラスト テスト パターン
ソフトウェアまたはデバイス上の構成による RGB トリプレットのサポート
RGB トリプレットと APL を使用することで、事実上無制限の数のウィンドウ パターンが可能
画像安定性処理を検証するための複数のモーション テスト パターン
BT.2020 10 ビット & 12 ビット広色域ジェネレーター
オーディオとビデオの同期 (リップシンク)
入力遅延テスト
ネイティブ YUV パターンとビデオのアップロードと再生
UHD 4K ビデオのアップロードとネイティブ再生 (YUV)
UHD パターンのアップロードとネイティブ再生 (JPG、TIF、BMP)



使用例:

製造業:
SEVEN Generator を使用して、これまで利用できなかったドルビー信号を含む標準化されたオーディオ信号をテスト、検証、分析すると、優位性が得られます。SEVEN Generator を使用すると、これらの高度な形式についてサードパーティによる検証は必要ありません。社内で自分で行うことができるため、製品開発時間が大幅に短縮され、同じレベルの自信を持ってより迅速に製品をリリースできるようになります。

ドルビーオーディオを含む最大 7.1 オーディオ信号を生成
HDMIから生成
ARC T (HDMI シンク) から生成
eARC (HDMI シンク) から生成
ドルビーデジタル、ドルビーデジタルプラス、ドルビーMAT、ドルビートゥルーHD - ドルビーアトモスを含む
人間が読める言語で A/V 同期 (リップ シンク) をテストする
例 - 「音声はビデオの 15 ミリ秒前に到着しました」
音声またはビデオの開始時間を調整して、意図的な遅延の影響を測定する
生成時点からのオーディオとビデオの合計遅延をテストする
PCM、LPCM、ドルビーオーディオ間の信号遷移時間をテストします。
指定されたビデオとオーディオの組み合わせに基づいてテストを無制限に作成できます

ディスプレイ/プロジェクター:
製造しているディスプレイの最大帯域幅と機能をテストします。解像度、フレーム レート、ビット深度、またはクロマ サブサンプリングを任意に組み合わせて使用​​すると、ディスプレイの開発、製造、QA 時に究極の柔軟性が得られます。SEVEN G を使用すると、優れた製品を一般に提供することで、より大きな市場シェアを獲得できるようになります。

最大 8K60 4:4:4 ビデオ信号を生成
最大1080P 120Hzを生成
A/V同期(リップシンク)のテスト
オーディオとビデオの入力ラグをテストする
ネイティブ 10/12 ビット BT2020 ビデオ パターン
YUV RAWファイルの再生をサポート
1000以上のパターン
Diversified Video Systems、Spears & Munsil、ISF、PVA Sony Pictures、Bill Wetzel & Murideo のパターンを含む
Dolby Visionの検証とキャリブレーション(標準および低遅延)
最大 4K 60 4:4:4 の RAW YUV での静止画およびビデオ用の USB 3.0 パターン アップローダー

接続/リピーターおよび OEM メーカー:
SEVEN Generator を使用して QA およびテスト プロセスを標準化します。各製品を実行することで、SEVEN Generators を通じてさまざまな解像度、タイミング、色空間を数多く製造できるため、現実世界のシナリオに対応できる製品を自信を持って出荷できるようになります。この基準を満たす製品を提供することで、技術サポートの時間と人員配置のコストを節約できます。

製品の本当の機能を理解する (ビデオとオーディオのサポート)
高速かつポータブルで使いやすいテスト - 最終 QA に最適
4:2:2 を含む高帯域幅 HDR パススルー (SDR、HDR、Dolby Vision、HLG) を検証します。
HDR パススルーを確認する
最終的な測定で製品全体の遅延をテストします
製品テストの均一性を高める
ARC/eARC パフォーマンスを検証する
HDMI Rx EDID とそのソースがどのような影響を受けるかを理解する

HDMIケーブルのテスト:
顧客に出荷する前に、個々の HDMI ケーブルが 40 Gbps に準拠しているかテストしてください。施設を離れる前に欠陥のある HDMI ケーブルの返品をなくすことで、運用コストが削減され、コストが節約され、品質に対する高い評価が得られます。

最大40Gbpsのケーブルテスト
HDR、ドルビービジョン、HLGを検証する
HDMIディープカラーと広色域を検証する
アクティブなデバイスに対する HDMI イメージの影響を表示する
ドルビーオーディオを含むARC/eARCのテスト/確認
EDIDおよびCDS送信のテスト

キャリブレーター:
テスト パターン、画像、およびモーション パターンはビットパーフェクトです。テスト パターンとビデオ クリップは、RGB への変換や RGB からの変換を行わずに、YUV/YCbCr でネイティブに再生できるため、その精度に自信を持ってください。SEVEN G を使用すると、キャリブレーション中に真に正確な読み取り値を得ることができ、全体的な精度が向上します。あなたのクライアントは自分の写真にとても興奮し、あなたの才能を友達全員に共有し、より多くの校正の仕事を得るでしょう

商用AVインテグレータ:
SEVEN G は、ビデオ システムのコントラスト比を測定するための ANSI および AVIXA に準拠したリファレンス デバイスです。SEVEN Generator の特殊なテスト パターンを使用してインストールをより簡単にし、読みやすい表示を迅速に提供できるようにシステムを調整します。これらの手順にかかる時間を節約することで、インストールを迅速に完了できるため、次のプロジェクトに進んで給与を受け取ることができます。

最大 4K ビデオ ウォールを調整することで顧客満足度を向上
ANSI (米国規格協会) および AVIXA 準拠の ISCR (画像システム コントラスト比) デバイス
注: ISCR 標準は、ANSI/INFOCOMM 3M-2011、投影画像システム コントラスト比 (PISCR) とドラフト標準 ANSI/AVIXA V201.02 ダイレクト ビュー ディスプレイ画像システム コントラスト比 (DVDSCR) を組み合わせたものです。
CEC パフォーマンスの検証 (近日公開予定)
商用 HDMI の設置で 9K、HDR、コントラスト比、オーディオ パフォーマンスなどを検証する
ARC/eARC をサポートするスマートボードのオーディオ バック チャネルをテストして確認する
RGB システムの適切なアスペクト比とスケーリングを確認する
多数のテストパターンを使用して、リピーターまたはシンクデバイスの圧縮およびモーションアーティファクトを特定します

住宅インテグレーター:
オーディオが HDMI/ARC/eARC 経由でディスプレイに送信されているか、ディスプレイから受信されているかがわかりませんか? SEVEN G は、これらの信号が必要な場所に到達していることを確認するのに役立ちます。分散オーディオ システムを「修正」するためにインストールに戻る時代は終わりました。最初に SEVEN Generator でテストして、自信を持ってインストールしてください。最初にシステムをテストすると、設置が完了するまでの移動コストが節約され、次のホーム シアターまたは分散システムに進むことができます。

ディスプレイを業界標準に合わせて調整することで顧客満足度を向上
インフラストラクチャが自慢の高価値仕様 (HDR、ドルビー ビジョン、広色域など) をサポートしていることを確認します。
ケーブルとインフラストラクチャの ARC/eARC を検証する
実際のシステム遅延を知る
ミリ秒単位のリップシンク読み出しによりオーディオとビデオを適切に同期します
圧縮とモーションのアーティファクトを特定する


リソース:

■Murideo 8K Seven-G日本語スタートガイド:

■英語パンフレット
 https://avproglobal.egnyte.com/dl/fpbkVZdo4c
■英語マニュアル:
 https://avproglobal.egnyte.com/dl/IEc2YtnM6H
■オーディオ・テスティング ガイド(英語)
 https://avproglobal.egnyte.com/dl/P34zTE3ZHw
■ドライバー:
 https://avproglobal.egnyte.com/fl/3tNx46Z8k2

■PCソフトウェア:
 コントロールソフトウェア:https://avproglobal.egnyte.com/fl/HtcE9VPyZ6
 デバイスログ:https://avproglobal.egnyte.com/fl/e4RiCoQZNW
 プロトコルアナライザー:https://avproglobal.egnyte.com/fl/aJ8DguY56L
 ユーザー・オーディオ・アップローダー:https://avproglobal.egnyte.com/fl/vzU8JBFa2F
 ユーザー・ビデオ・アップローダー:https://avproglobal.egnyte.com/fl/M1h2gEA0Nu


Seven-Gに追加アップロードできるユーザーデータの詳細:

Resolution:
FHD1920x1080 又は UHD3840x2160

Picture Type:
yuv, rgb, bmp, jpg, jpeg, png, gif, tif, tiff

Video Type:
yuv, mov, mp4, or multi picture folder(support rgb, bmp, jpg, jpeg, png, gif, tif, tiff. such as pic0001.bmp, pic0002.bmp, pic0003.bmp...)
Note: In the 'multi-picture folder' video type, the number of pictures must be less than 4320 FHD pictures or 10800 UHD pictures. When in FHD mode, the number of pictures in the multi-picture folder must be a multiple of 4, for example, 4, 8, 12, 60, etc.
If it is 7 pictures, the last 3 pictures will be ignored and will not be upload into the 7G device.

Video Length:
total frames less than 10800. (such as:3 minutes and fps = 60, total frames is 3x6x60 = 10800)

rgb type:
file size = 6220800 //FHD1920x1080 //RGB888
file size = 24883200 //UHD3840x2160 //RGB888
file size = 26542080 //4096X2160  //RGB888 //all left and right black bezel

yuv type:
file size = 3110400 //FHD1920x1080 //8bit p420
file size = 8294400 //FHD1920x1080 //dolby file
file size = 24883200 //UHD3840x2160 //12bit p420
file size = 33177600 //UHD3840x2160 //dolby file


MU-Seven-G-8K Generator​パッケージ内容:

· 8K SEVEN Generator
· HDMI Cable
· Hard Case
· Mini XLR Microphone
· Optical Sensor
· USB Cable
· Power Supply (12V/3A Locking Barrel Type)
※ACアダプターはPSE認証アダプターに変更となりますが、スクリュー型コネクタではありません。予めご了承下さい。

保証内容:

・HWメーカー保証2年間
・国内保証
【納入後1年間無償保証/センドバック方式】
【次年度米国への輸送費が別途発生します】
【3年目以降、修理費及び米国への輸送費が別途発生致します】


価格:税別¥1,155,000.-
※デモ機の評価貸し出しは終了いたしました。

■価格は予告なく変更される場合があります。
■お見積りについてはこちらよりお問い合わせ下さい。


製品の御見積のご依頼、ご不明な点がありましたらこちらより御問合せ下さい
2024年7月1日アップデート
