FSI BoxIO 4K LUT BOX

SDI & mini-DisplayPort LUT Box

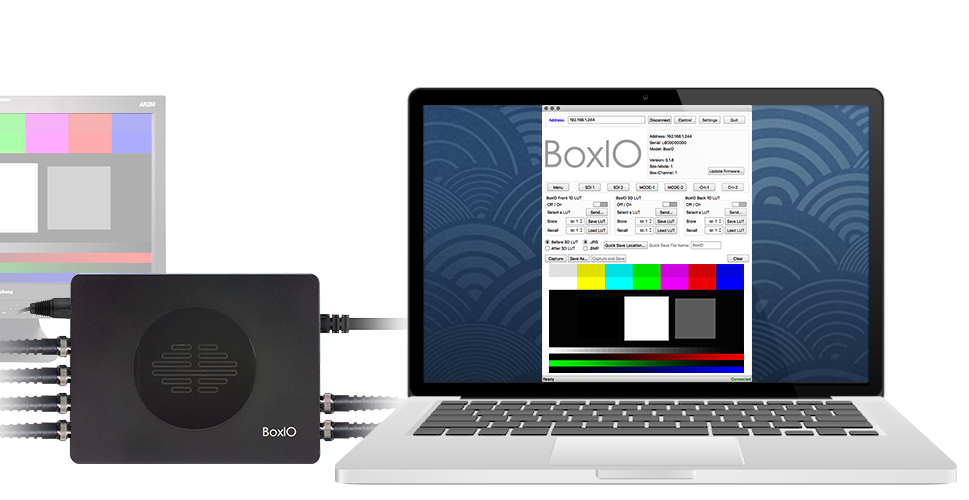

オンセットルックの管理だけでなく、LightSpace CMSと組み合わせて使用するとFSI BoxIO LUTボックスは正確な表示のキャリブレーションのための3Dおよび1DのLUTの両方をサポートしています。

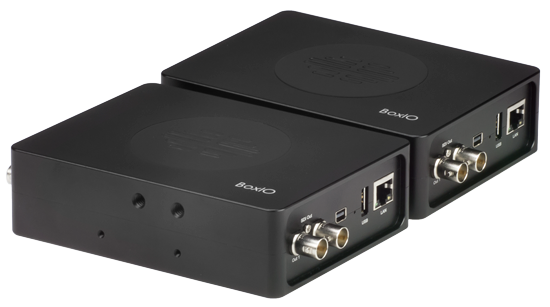

BoxIO LUTボックスは、HDMI及びDVIデバイスが安価受動コネクタを使用と互換性のSDI入力およびSDI/ミニディスプレイポート出力装置です。正確な色と「ルック」管理が必要とされるプロフェッショナルなカラーマネジメントに最適なデバイスです。

接続はSDI、DPおよびSDIアウト、LUTのアップロードのためのイーサネット/無線LANを含みます。
BoxIOは入出力ポートにより3種類(BoxIO、BoxIO Lite SDI、BoxIO Lite DP)が用意されています。

■BoxIOは4Kシグナルをサポート:
1台のBoxIOで4K 30P 4:2:2
2台のBoxIOで4K 30P 4:4:4及び4K 60P 4:2:2

SDI入出力をもつハイエンドのHDRマスターモニター(Sony X300等)とインラインに配置することでHDRの3DLUT映像キャリブレーションを容易に実現致します。

BoxIO Versions BoxIO BoxIO Lite SDI BoxIO Lite DP
税別定価 ¥175,000 ¥143,000 ¥131,000
LightSpace CMS対応

Connectivity BoxIO Lite SDI Lite DP
Inputs 2x 3Gbps SDI 1x 3Gbps SDI 1x 3Gbps SDI
SDI Out 2x 3Gbps SDI 2x 3Gbps SDI ----
Mini-DP Out ----
Clean Loop Through 2x 3Gbps SDI 1x 3Gbps SDI 1x 3Gbps SDI
LAN / USB / WiFi

4K Signal Support BoxIO Lite SDI Lite DP
4K 30P 4:2:2 1 BoxIO Unit ---- ----
4K 30P 4:4:4 2 BoxIO Units ---- ----
4K 60P 4:2:2 2 BoxIO Units ---- ----

LUT Support BoxIO Lite SDI Lite DP
3D and 1D LUT Support
17^3 sided LUTs
33^3 sided LUTs

Operation Modes BoxIO Lite SDI Lite DP
Single-Channel
Dual-Channel
Output 2 LUTs at once ----

Power BoxIO Lite SDI Lite DP
4pin mini-XLR 12~18V
Power Consumption Approx 7W Approx 7W Approx 7W





Tech Specs
■Supported SDI Bit Depth
Supported SDI input bit depth: 8bit / 10bit / 12bit
Supported SDI output bit depth: 8bit / 10bit / 12bit
Supported DisplayPort output bit depth: 8bit / 10bit / 12bit
Sampling formats supported: 4:4:4, 4:2:2, 4:2:0

■Supported SDI Frame Rates and Resolutions
NTSC
PAL
720p (60/59.94/50/30/29/25/24/23.98)
1080i (60/59.94/50)
1080p (60/59.94/50/30/29.97/25/25PsF/24/24PsF/23.98/23.98PsF)
2048x1080 (30p/30PsF/29.97p/29.97PsF/25p/25PsF/24p/24PsF/23.98p/23.98PsF)

Additionally, the following formats can be sent over dual 3Gbps SDI:
3840x2160p (30/29.97/25/24/23.98)
4096x2160p (25/24/23.98)

Supported DisplayPort Output Resolutions
1920x1080 and 1280x720

■Supported LUT Formats
Single Channel: 33x33x33.cube
Dual Channel: 17x17x17.dat* or 17x17x17.cube
BoxIO also supports 10 & 12bit 1D LUTs both before & after 3D LUT

■Operating modes
Single input / single channel: 1 input, 2 outputs with same LUT
Single input / dual channel: 1 inputs, 2 outputs with different LUTs
Dual input / single channel: 2 inputs, 2 outputs with the same LUT
Dual input / dual channel: 2 inputs, 2 outputs each with their own LUT

■Inputs
2x 12bit 3Gbps SDI

■Outputs
2x 12bit 3Gbps SDI
2x 12bit 3Gbps SDI Clean Loop Through
1x 12bit mini-DisplayPort

■Connectivity
Ethernet & Ad Hoc WiFi

■Power
4pin mini-XLR 12~18V
Approx. 7W power consumption

■Dimensions
Weight: 2.2lbs (998g)
